RFID sportovní čipová časomíra: přesné měření času na závodech
Přesnost bez kompromisů
RFID časomíra umožňuje automatické, bezkontaktní a velmi přesné měření průchodu závodníků startem nebo cílem. Funguje spolehlivě i venku – stačí správně navržená RFID brána, vhodné antény a software, který ze stovek načtení vybere správný okamžik průchodu.
Jak RFID časomíra funguje
Každý závodník má UHF RFID tag (typicky nalepený na startovním čísle). Při průchodu cílovou / startovní zónou je tag opakovaně načítán anténami. Systém následně určí okamžik nejsilnějšího signálu a přiřadí ho ke konkrétnímu tagu – výsledkem je přesný čas průchodu.
- RFID brána vytvoří čtecí pole v prostoru průchodu
- tag se načítá mnohokrát za sekundu (vzniká „záplava“ dat)
- software z dat vybere správný moment průchodu (nejvyšší/nejrelevantnější signál v poli antén)
- výstupem je jednoznačný čas pro konkrétního závodníka / číslo
Důležité: u běhů s většími rozestupy typicky stačí méně antén. U sprintů, cyklistiky, motorek nebo hustých průjezdů je vhodné přidat antény pro vyšší přesnost.
Doporučené řešení pro venkovní prostředí
My doporučujeme do venkovního prostředí řešení Kathrein – konkrétně čtečku ARU-2400, která má už v sobě jednu anténu a zároveň nabízí porty pro připojení dalších antén. Pro přesnější měření doporučujeme přidat anténu WRA-7070.
ARU-2400
WRA-7070
Tag Blower

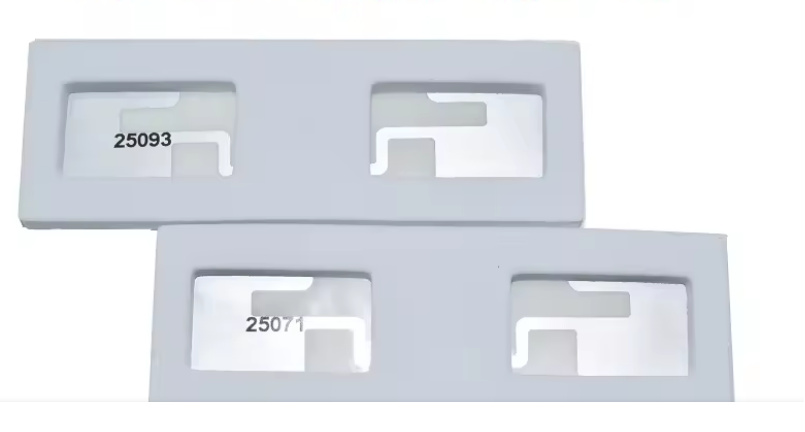

RFID tag s pěnovým podkladem
Doporučení podle typu závodu:
• Běh (cca 100 závodníků, delší rozestupy) – obvykle stačí 1 čtečka + 1–2 antény.
• Cyklisté, motorky, sprinty – doporučujeme 3 antény pro vyšší přesnost a pokrytí zóny.
Montáž a kabely
- antény doporučujeme upevnit na průběhovou bránu (nebo alespoň na svislou tyč)
- v případě potřeby umíme dodat držáky (pro stabilní a opakovatelnou montáž)
- k anténám je potřeba anténní kabel (máme v nabídce)
- k PC/notebooku je potřeba ethernet kabel (často už máte, případně dodáme)
Tímto máte posbíraná data ze čtečky. Další krok je správně je vyhodnotit v software a převést do tabulky výsledků.
Software: od surových dat k výsledkům
Na čtečce ARU 2400 běží SW aplikace Tag Blower, která posílá okamžik, kdy se tag objevil a okamžik, kdy jí zmizel. Ta je klíčová pro spolehlivé vyhodnocení průchodu. Bez ní máte „jen“ surová RFID data.
Pořád je to ale pouze v prostředí Kathrein software. Pokud chcete tabulku výsledků (pořadí, čas, číslo), dodáváme od nás PC aplikaci, která data převezme a přepíše do pořadí. Ta běží na notebooku ve startu/cíli a umožňuje tak zápis přijímaných dat do souboru.
- PC aplikaci poskytujeme zdarma
- aktuálně je připravená pro variantu start a cíl na různých místech
- v tom případě je potřeba 2× kompletní sada (start A + cíl B)
- pokud chcete jedno místo pro start i cíl (jedna sada), je možné aplikaci upravit
Tagy pro závodníky
Poslední důležitá část jsou RFID tagy. Pro sport doporučujeme variantu s podlepem (pěnový podklad), aby dobře fungovala i na mokré / zpocené výbavě a držela na startovním čísle.
Čísla závodníků si obvykle řešíte sami – tag se pak nalepí zezadu na startovní číslo.
Napájení v terénu
RFID čtečka potřebuje napájení. V praxi jsou dvě běžné možnosti:
- natáhnout prodlužovačku (230 V)
- použít UPS (záložní napájení) – doporučeno pro vyšší jistotu při výpadcích
FAQ – Nejčastější otázky
Partnerství CODEWARE & KATHREIN
CODEWARE je partnerem a hlavním distributorem společnosti KATHREIN. Díky tomu vám může nabídnout zkušenosti obou společností v různých sférách odvětví – od sportovních RFID časoměr přes logistiku až po průmyslové aplikace.
Zařízení Kathrein nejen prodáváme, ale také servisujeme.
Chcete navrhnout RFID časomíru přesně pro váš závod?
Pošlete nám typ závodu, počet účastníků, šířku průchodu a informaci, zda je start a cíl na stejném místě. Doporučíme konfiguraci (počet antén, montáž, kabeláž) a připravíme řešení na klíč.
